二维平面的光线反射算法
几何原理
相交
二维平面上有一条线段 \(AB\) ，这条线段可以反射光线。
有光线从 \(P\) 发出，沿着 \(\overrightarrow{r}\) 方向传播。我们怎么知道这条光线是否与线段AB相交，从而发生反射呢？

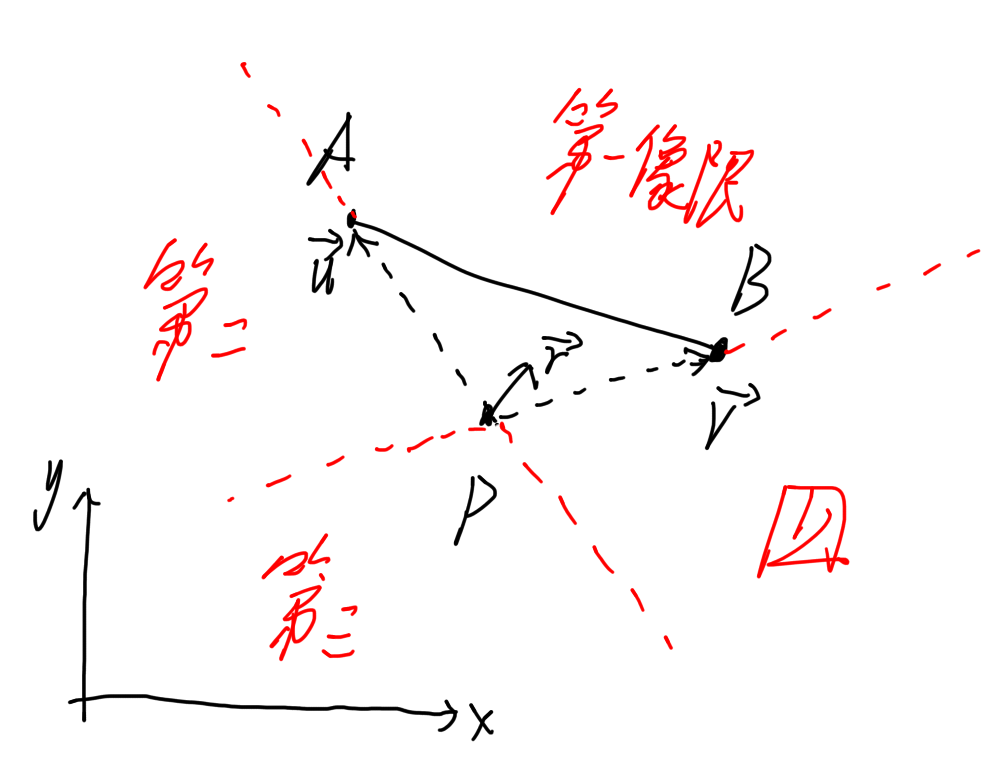

设 \(\overrightarrow{PA}\) 向量为 \(\overrightarrow{u}\)，\(\overrightarrow{PB}\) 向量为 \(\overrightarrow{v}\)。在 \(PAB\) 不共线的情况下， \(\overrightarrow{u}\) 与 \(\overrightarrow{v}\) 可以作为一组基底，他们的线性组合可以表示二维平面上的任意一点。
使用uv来表示坐标，有什么好处呢？
你看，我们把 \(\overrightarrow{r}\) 用uv坐标表示，显而易见：如果 \(\overrightarrow{r}\) 的uv坐标在第一象限，那么光线必然与线段相交；反之则不相交。
用线性代数的说法就是：
\[
\begin{bmatrix}
u \\
v
\end{bmatrix}
=
\overrightarrow{r}
\begin{bmatrix}
\overrightarrow{u} \\
\overrightarrow{v}
\end{bmatrix}^{-1}
\]
当 \(u\gt0\) 且 \(v\gt0\) 时，光线与线段相交。
距离
在有多个反射线段的情况下，我们需要得到相交点与发射点之间的距离，距离最小者才能与光线交互。如何求取这个距离呢？
利用高中知识，我们知道AB线段上的任意一点，其\(u+v\)必然等于1。所以我们把 \(\overrightarrow{r}\) 向量延长到 \(AB\) 上，很容易知道该交点的uv坐标为
\[
\begin{bmatrix}
u/(u+v) \\
v/(u+v)
\end{bmatrix}
\]
接着我们再将该点进行变换，就得到了交点的笛卡尔坐标
\[
P^\prime =
P +
\begin{bmatrix}
u/(u+v) \\
v/(u+v)
\end{bmatrix}
\begin{bmatrix}
\overrightarrow{u} \\
\overrightarrow{v}
\end{bmatrix}
\]
用勾股定理求 \(P^\prime\) 到 \(P\) 的距离，就是发射点到交点的距离了。
化简与优化
那么就会有同学说了：你这个方法虽然好用，但是涉及到了线性代数，可是我不会求矩阵的逆，怎么办呢？
没事的，我们记住一个结论，对于一个2x2矩阵：
\[
A =
\begin{bmatrix}
a & b \\
c & d
\end{bmatrix} \\
\]
它的逆是：
\[
A^{-1}=\frac{1}{\det{A}}
\begin{bmatrix}
d & -b \\
-c & a
\end{bmatrix}
=
\frac{1}{ad-bc}
\begin{bmatrix}
d & -b \\
-c & a
\end{bmatrix}
\]
那么把 \(\hat{u} = [x_A-x_P, y_A-y_P]\)，\(\hat{v} = [x_B-x_P, y_B-y_P]\) 代入，就会得到：
\[
M =
\begin{bmatrix}
\hat{u} \\
\hat{v}
\end{bmatrix}
=
\begin{bmatrix}
x_A-x_P, y_A-y_P \\
x_B-x_P, y_B-y_P
\end{bmatrix}
\]
故而该矩阵的逆为：
\[
M^{-1} =
\frac{1}{(x_A-x_P)(y_B-y_P)-(y_A-y_P)(x_B-x_P)}
\begin{bmatrix}
y_B-y_P & y_P-y_A \\
x_P-x_B & x_A-x_P
\end{bmatrix}
\]
容易看出：当分母为0时，\(ABP\)三点共线，此时矩阵不可逆。
接着我们需要求取 \(\overrightarrow{r}\cdot M\)：
\[
\begin{bmatrix}
u \\ v
\end{bmatrix}
=
\begin{bmatrix}
x_r(y_B-y_P) + y_r(y_P-y_A) \\
x_r(x_P-x_B) + y_r(x_A-x_P)
\end{bmatrix}
\frac{1}{(x_A-x_P)(y_B-y_P)-(y_A-y_P)(x_B-x_P)}
\]
然后我们需要求取 \(u/(u+v)\) 和 \(v/(u+v)\)，所以我们并不需要把这么一大坨式子完全代入进去。由于除以了一个公共的分母，所以其实后面那个巨大的分式被消掉了，故而：
\[
\begin{bmatrix}
m \\ n
\end{bmatrix}
=
\begin{bmatrix}
u \\ v
\end{bmatrix}/(u+v)
=
\begin{bmatrix}
x_r(y_B-y_P) + y_r(y_P-y_A) \\
x_r(x_P-x_B) + y_r(x_A-x_P)
\end{bmatrix}
/(x_r(y_B-y_P) + y_r(y_P-y_A) + x_r(x_P-x_B) + y_r(x_A-x_P))
\]
这样我们就可以通过\(m\)和\(n\)的值来判断光线是否与镜面相交，以及计算交点距离了。
反射
我们知道反射光线会从 \(P^\prime\) 点发出，但是怎么知道反射光线会去往哪里呢？

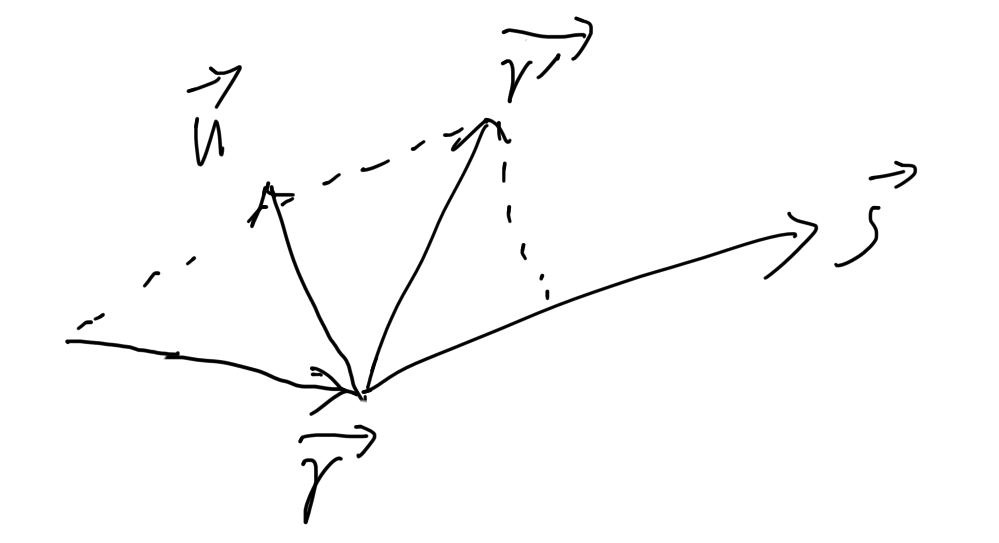

设 \(\overrightarrow{AB}\) 向量为 \(\overrightarrow{s} = x\hat{i} + y\hat{j}\)，
如此一来我们就可以轻易地构造出一个法向量 \(\overrightarrow{n} = y\hat{i} - x\hat{j}\)。
这样，光线就可以被分为垂直于镜面的分量和平行于镜面的分量：
\[
\overrightarrow{r_\parallel} = \frac{\overrightarrow{r}\cdot\overrightarrow{s}}{|\overrightarrow{s}|}\hat{s} = \frac{\overrightarrow{r}\cdot\overrightarrow{s}}{\overrightarrow{s}^2}\overrightarrow{s}\\
\overrightarrow{r_\perp} = \frac{\overrightarrow{r}\cdot\overrightarrow{n}}{|\overrightarrow{n}|}\hat{n} = \frac{\overrightarrow{r}\cdot\overrightarrow{n}}{\overrightarrow{n}^2}\overrightarrow{n}
\]
由于 \(\overrightarrow{n}\) 向量是由 \(\overrightarrow{s}\) 向量重组而来，故而\(\overrightarrow{n}^2 = \overrightarrow{s}^2\)。我们并不在乎光线向量的长度，只在乎方向，所以可以把平行与垂直分量同时除以 \(\overrightarrow{n}^2\)。于是式子化简成：
\[
\overrightarrow{r_\parallel} = (\overrightarrow{r}\cdot\overrightarrow{s}) \overrightarrow{s} \\
\overrightarrow{r_\perp} = (\overrightarrow{r}\cdot\overrightarrow{n}) \overrightarrow{n}
\]
光线撞到镜面，则垂直于镜面的分量被完全翻转，而平行于镜面的分量毫无变化，所以：
\[
\overrightarrow{r}^\prime = \overrightarrow{r_\parallel} - \overrightarrow{r_\perp} = (\overrightarrow{r}\cdot\overrightarrow{s}) \overrightarrow{s} - (\overrightarrow{r}\cdot\overrightarrow{n}) \overrightarrow{n}
\]
于是我们得到了反射光的方向向量。
实际上也可以使用 Householder变换矩阵：
\[
\begin{bmatrix}
x_r' \\ y_r'
\end{bmatrix}
=
\begin{bmatrix}
x_s^2 - y_s^2 & 2x_s y_s \\
2x_s y_s & -(x_s^2 - y_s^2)
\end{bmatrix}
\begin{bmatrix}
x_r \\ y_r
\end{bmatrix}
\]
但是我太笨了，只会用笨办法解题捏。
